C, Z, U és Szigma Szelemenek

Megbízható acél tartószerkezeti elemek csarnoképítéshez

A C, Z, U és Szigma szelemenek a modern acélvázas és könnyűszerkezetes építészet gerincét alkotják. Ezek a hidegen hengerelt, nagy szilárdságú horganyzott acélból készült profilok biztosítják a tető- és falburkolatok (trapézlemezek, szendvicspanelek) stabil alátámasztását.

Legyen szó ipari csarnokról, mezőgazdasági tárolóról vagy kereskedelmi épületről, a méretpontos szelemenekkel a kivitelezés gyors, a szerkezet pedig tartós.

Melyik profilt válassza?

A különböző betűjelekkel jelölt profilok eltérő statikai tulajdonságokkal rendelkeznek:

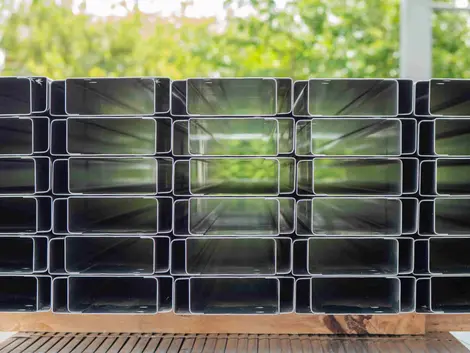

1. C Szelemen: Az egyik leguniverzálisabb "gerenda" típus. Kiválóan alkalmas falvázakhoz, ablak- és ajtókeretek kialakításához, valamint egyszerűbb tetőszerkezetekhez, ahol nincs szükség átlapolásra.

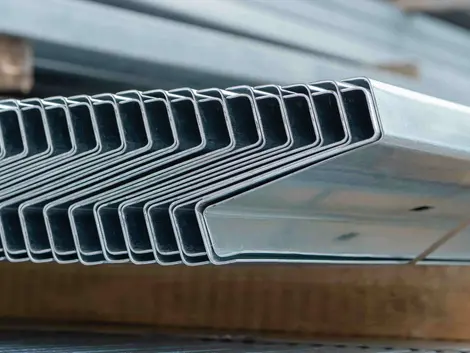

2. Z Szelemen: Kialakítása lehetővé teszi a profilok átlapolását (egymásba csúsztatását) a támaszoknál. Ezzel "többtámaszú tartóként" viselkedik, így nagyobb fesztávok hidalhatók át vele gazdaságosabban. Főleg tetőszerkezetekhez ajánlott.

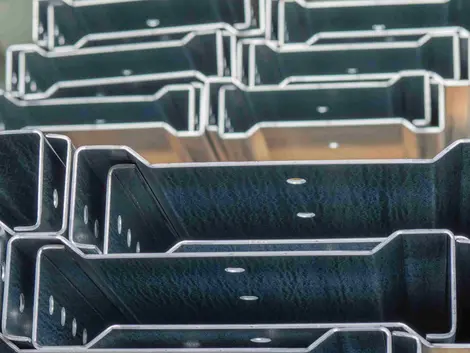

3. Szigma (∑) Szelemen: Speciális geometriája miatt kiemelkedő a merevsége. A legjobb súly/teherbírás arányt biztosítja, így nagy fesztávú csarnokoknál gyakran ez a leggazdaságosabb választás.

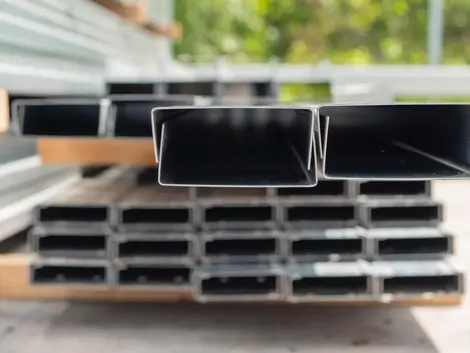

4. U Szelemen: Általában kiegészítő elemként, keretezéshez, vagy kisebb terhelésű szerkezeteknél (pl. konténerek vázszerkezete) használják.

Miért jobb az acél szelemen a fánál?

• Nincs vetemedés: A horganyzott acél nem szárad ki, nem csavarodik és nem reped meg az évek során.
• Nagyobb fesztávok: Míg a fa gerendák hossza és teherbírása korlátozott, az acél szelemenekkel (különösen a Z és Szigma profilokkal) hatalmas terek hidalhatók át alátámasztás nélkül.
• Gyors szerelés: A profilok gyárilag furatozhatók (előlyukaszthatók), így a helyszínen csak csavarozni kell, nincs szükség fúrásra és vágásra.

Tervezési és kivitelezési útmutató

A tartós szerkezet érdekében néhány szempontot figyelembe kell venni:

• Statikai méretezés: Mivel ezek teherviselő elemek, a profil vastagságát és típusát minden esetben statikus tervezőnek kell meghatároznia a hó- és szélteher alapján.
• Hőhídmentesítés: Az acél jó hővezető. Hőszigetelt épületeknél fontos a burkolat és a szelemen közé megfelelő hőmegszakító réteget (pl. EPDM szalag vagy speciális alátét) tervezni a kondenzáció elkerülése végett.
• Rögzítés: A kapcsolatokhoz mindig minősített szerkezeti csavarokat kell használni az előírt nyomatékkal meghúzva.
